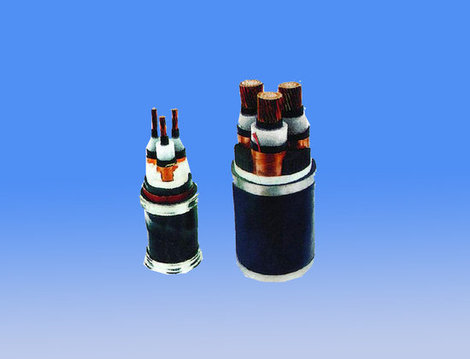

6kV～35kV铜芯、铝芯、交联聚乙烯绝缘阻燃类电缆

一、产品标准
本产品按GB/T12706-2008《额定电压1kV到35kV挤包绝缘阻燃类电缆及附件 第2部分 额定电压6kV和30kV电缆 第3部分 额定电压35kV电缆》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
二、适用范围
本产品适用于额定电压35kV及以下配电网或工业装置中固定敷设之用。
三、使用特性
• 工频额定电压U0/U为3.6/6kV～26/35kV。
• 电缆导体的最高允许工作温度：90℃。
• 短路时（最长时间不超过5s）电缆导体的最高温度不超过250℃。
• 电缆敷设时环境温度应不低于0℃。
• 电缆弯曲半径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。
四、电缆额定电压的选择
• 电缆的额定电压应适合于电缆系统的运行状况，用U0/U（Um）kV表示。
U0－电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
U－电缆设计用的导体间的额定工频电压；
Um－设备可承受的“最高系统电压”的最大值。
• 三相系统用电缆的U0值推荐如下表：
U kV U m kV U 0 * kV
A 和 B 类系统 C 类系统
6 7.2 3.6 6
10 12 6 8.7
15 17.5 8.7 12
20 24 12 18
30 36 18 —
35 40.5 21 26
.A类系统──该类系统任何一相导体与地和接地导体接触时，能在1min内与系统分离
B类系统──该类系统仅包括单相接地故障短时运行的条件，接地故障时间应不超过1h, 但在任何情况下，最长不超过8h每年接地故障总持续时间不超过125h；
C类系统──不属于A类、B类的系统。
五、电缆的型号
型 号 名 称
ZA-YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃A类电缆
ZB-YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃B类电缆
ZC-YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃C类电缆
ZA-YJLV 铝芯交联聚乙烯绝缘聚氯乙烯护套阻燃A类电缆
ZB-YJLV 铝芯交联聚乙烯绝缘聚氯乙烯护套阻燃B类电缆
ZC-YJLV 铝芯交联聚乙烯绝缘聚氯乙烯护套阻燃C类电缆
ZA-YJY 铜芯交联聚乙烯绝缘聚乙烯护套阻燃A类电缆
ZB-YJY 铜芯交联聚乙烯绝缘聚乙烯护套阻燃B类电缆
ZC-YJY 铜芯交联聚乙烯绝缘聚乙烯护套阻燃C类电缆
ZA-YJLY 铝芯交联聚乙烯绝缘聚乙烯护套阻燃A类电缆
ZB-YJLY 铝芯交联聚乙烯绝缘聚乙烯护套阻燃B类电缆
ZC-YJLY 铝芯交联聚乙烯绝缘聚乙烯护套阻燃C类电缆
ZA-YJV22 铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃A类电缆
ZB-YJV22 铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃B类电缆
ZC-YJV22 铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃C类电缆
ZA-YJLV22 铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃A类电缆
ZB-YJLV22 铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃B类电缆
ZC-YJLV22 铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃C类电缆
ZA-YJV23 铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套阻燃A类电缆
ZB-YJV23 铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套阻燃B类电缆
ZC-YJV23 铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套阻燃C类电缆
ZA-YJLV23 铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套阻燃A类电缆
ZB-YJLV23 铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套阻燃B类电缆
ZC-YJLV23 铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套阻燃C类电缆

六、生产范围
型号 芯数
标 称 截 面 mm2
ZA-YJV 3.6/6KV
ZA-YJLV 3.6/6KV 1 25-630
ZA-YJY 3.6/6KV
ZA-YJLY 3.6/6KV 3 25-630
ZA-YJV22 3.6/6KV
ZA-YJLV22 3.6/6KV 1 25-630
ZA-YJV23 3.6/6KV
ZA-YJLV23 3.6/6KV 3 25-630
ZA-YJV 6/6KV(YJV 6/10KV)
ZA-YJLV 6/6KV(YJLV 6/10KV) 1 25-630
ZA-YJY 6/6KV(YJV 6/10KV)
ZA-YJLY 6/6KV(YJLV 6/10KV) 3 25-630
ZA-YJV22 6/6KV(YJV22 6/10KV)
ZA-YJLV22 6/6KV(YJV22 6/10KV) 1 25-630
ZA-YJV23 6/6KV(YJV23 6/10KV)
ZA-YJLV23 6/6KV(YJV23 6/10KV) 3 25-630
ZA-YJV 8.7/10KV(YJV 8.7/15KV)
ZA-YJLV 8.7/10KV(YJLV 8.7/15KV) 1 25-630
ZA-YJY 8.7/10KV(YJV 8.7/15KV)
ZA-YJLY 8.7/10KV(YJLV 8.7/15KV) 3 25-630
ZA-YJV22 8.7/10KV(YJV22 8.7/15KV)
ZA-YJLV22 8.7/10KV(YJV22 8.7/15KV) 1 25-630
ZA-YJV23 8.7/10KV(YJV23 8.7/15KV)
ZA-YJLV23 8.7/10KV(YJV23 8.7/15KV) 3 25-630
ZA-YJV 12/20KV
ZA-YJLV 12/20KV 1 35-630
ZA-YJY 12/20KV
ZA-YJLY 12/20KV 3 35-630
ZA-YJV22 12/20KV
ZA-YJLV22 12/20KV 1 35-630
ZA-YJV23 12/20KV
ZA-YJLV23 12/20KV 3 35-630
ZA-YJV 18/30KV
ZA-YJLV 18/30KV 1 50-630
ZA-YJY 18/30KV
ZA-YJLY 18/30KV 3 50-500
ZA-YJV22 18/30KV
ZA-YJLV22 18/30KV 1 50-630
ZA-YJV23 18/30KV
ZA-YJLV23 18/30KV 3 50-500
ZA-YJV 26/35KV
ZA-YJLV 26/35KV 1 50-630
ZA-YJY 26/35KV
ZA-YJLY 26/35KV 3 50-500
ZA-YJV22 26/35KV
ZA-YJLV22 26/35KV 1 35-630
ZA-YJV23 26/35KV
ZA-YJLV23 26/35KV 3 50-500
———————————————————–
型号 芯数
标 称 截 面 mm2
ZB-YJV 3.6/6KV
ZB-YJLV 3.6/6KV 1 25-630
ZB-YJY 3.6/6KV
ZB-YJLY 3.6/6KV 3 25-630
ZB-YJV22 3.6/6KV
ZB-YJLV22 3.6/6KV 1 25-630
ZB-YJV23 3.6/6KV
ZB-YJLV23 3.6/6KV 3 25-630
ZB-YJV 6/6KV(YJV 6/10KV)
ZB-YJLV 6/6KV(YJLV 6/10KV) 1 25-630
ZB-YJY 6/6KV(YJV 6/10KV)
ZB-YJLY 6/6KV(YJLV 6/10KV) 3 25-630
ZB-YJV22 6/6KV(YJV22 6/10KV)
ZB-YJLV22 6/6KV(YJV22 6/10KV) 1 25-630
ZB-YJV23 6/6KV(YJV23 6/10KV)
ZB-YJLV23 6/6KV(YJV23 6/10KV) 3 25-630
ZB-YJV 8.7/10KV(YJV 8.7/15KV)
ZB-YJLV 8.7/10KV(YJLV 8.7/15KV) 1 25-630
ZB-YJY 8.7/10KV(YJV 8.7/15KV)
ZB-YJLY 8.7/10KV(YJLV 8.7/15KV) 3 25-630
ZB-YJV22 8.7/10KV(YJV22 8.7/15KV)
ZB-YJLV22 8.7/10KV(YJV22 8.7/15KV) 1 25-630
ZB-YJV23 8.7/10KV(YJV23 8.7/15KV)
ZB-YJLV23 8.7/10KV(YJV23 8.7/15KV) 3 25-630
ZB-YJV 12/20KV
ZB-YJLV 12/20KV 1 35-630
ZB-YJY 12/20KV
ZB-YJLY 12/20KV 3 35-630
ZB-YJV22 12/20KV
ZB-YJLV22 12/20KV 1 35-630
ZB-YJV23 12/20KV
ZB-YJLV23 12/20KV 3 35-630
ZB-YJV 18/30KV
ZB-YJLV 18/30KV 1 50-630
ZB-YJY 18/30KV
ZB-YJLY 18/30KV 3 50-500
ZB-YJV22 18/30KV
ZB-YJLV22 18/30KV 1 50-630
ZB-YJV23 18/30KV
ZB-YJLV23 18/30KV 3 50-500
ZB-YJV 26/35KV
ZB-YJLV 26/35KV 1 50-630
ZB-YJY 26/35KV
ZB-YJLY 26/35KV 3 50-500
ZB-YJV22 26/35KV
ZB-YJLV22 26/35KV 1 35-630
ZB-YJV23 26/35KV
ZB-YJLV23 26/35KV 3 50-500

型号 芯数
标 称 截 面 mm2
ZC-YJV 3.6/6KV
ZC-YJLV 3.6/6KV 1 25-630
ZC-YJY 3.6/6KV
ZC-YJLY 3.6/6KV 3 25-630
ZC-YJV22 3.6/6KV
ZC-YJLV22 3.6/6KV 1 25-630
ZC-YJV23 3.6/6KV
ZC-YJLV23 3.6/6KV 3 25-630
ZC-YJV 6/6KV(YJV 6/10KV)
ZC-YJLV 6/6KV(YJLV 6/10KV) 1 25-630
ZC-YJY 6/6KV(YJV 6/10KV)
ZC-YJLY 6/6KV(YJLV 6/10KV) 3 25-630
ZC-YJV22 6/6KV(YJV22 6/10KV)
ZC-YJLV22 6/6KV(YJV22 6/10KV) 1 25-630
ZC-YJV23 6/6KV(YJV23 6/10KV)
ZC-YJLV23 6/6KV(YJV23 6/10KV) 3 25-630
ZC-YJV 8.7/10KV(YJV 8.7/15KV)
ZC-YJLV 8.7/10KV(YJLV 8.7/15KV) 1 25-630
ZC-YJY 8.7/10KV(YJV 8.7/15KV)
ZC-YJLY 8.7/10KV(YJLV 8.7/15KV) 3 25-630
ZC-YJV22 8.7/10KV(YJV22 8.7/15KV)
ZC-YJLV22 8.7/10KV(YJV22 8.7/15KV) 1 25-630
ZC-YJV23 8.7/10KV(YJV23 8.7/15KV)
ZC-YJLV23 8.7/10KV(YJV23 8.7/15KV) 3 25-630
ZC-YJV 12/20KV
ZC-YJLV 12/20KV 1 35-630
ZC-YJY 12/20KV
ZC-YJLY 12/20KV 3 35-630
ZC-YJV22 12/20KV
ZC-YJLV22 12/20KV 1 35-630
ZC-YJV23 12/20KV
ZC-YJLV23 12/20KV 3 35-630
ZC-YJV 18/30KV
ZC-YJLV 18/30KV 1 50-630
ZC-YJY 18/30KV
ZC-YJLY 18/30KV 3 50-500
ZC-YJV22 18/30KV
ZC-YJLV22 18/30KV 1 50-630
ZC-YJV23 18/30KV
ZC-YJLV23 18/30KV 3 50-500
ZC-YJV 26/35KV
ZC-YJLV 26/35KV 1 50-630
ZC-YJY 26/35KV
ZC-YJLY 26/35KV 3 50-500
ZC-YJV22 26/35KV
ZC-YJLV22 26/35KV 1 35-630
ZC-YJV23 26/35KV
ZC-YJLV23 26/35KV 3 50-500

注：单芯铠装电缆仅用于直流系统，若用于交流系统，应采用非磁性材料的铠装层或采用隔磁措施。
